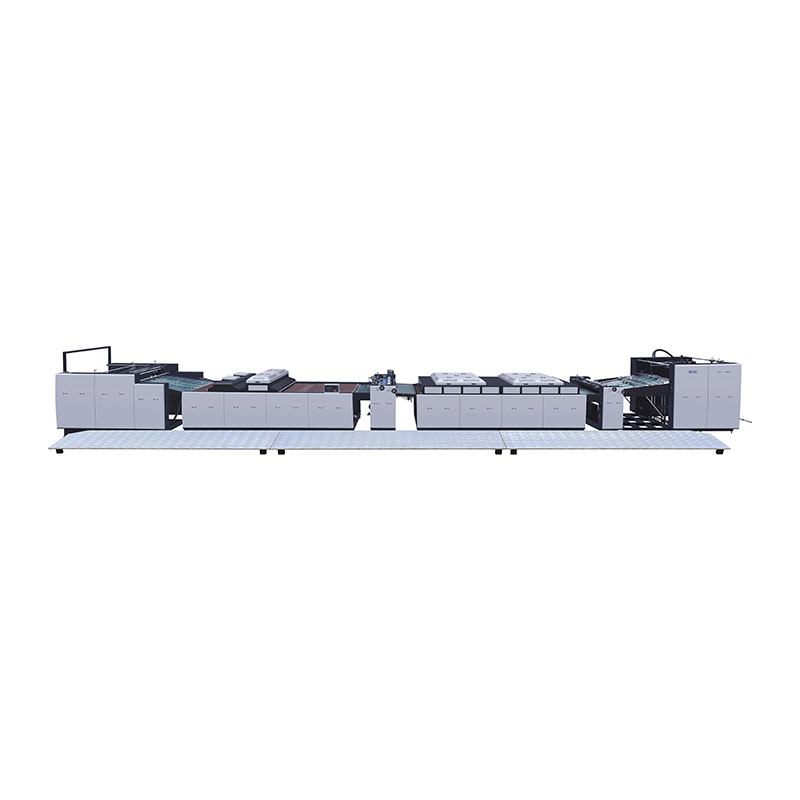

Automatický inline lakovací stroj

Automatický inline lakovací stroj New Star kombinuje inovativní a praktické koncepty, které zvyšují kvalitu a jas tištěných produktů.

Naše zařízení se snadno obsluhuje a udržuje. Díky interakci s obrazovkou je ovládání intuitivnější a jasnější.

Zvýraznění

1: Podporuje spuštění a zrychlení jedním tlačítkem na obrazovce. Ve srovnání s tradičním segmentovým ovládáním je ovládání pohodlnější a efektivnější!

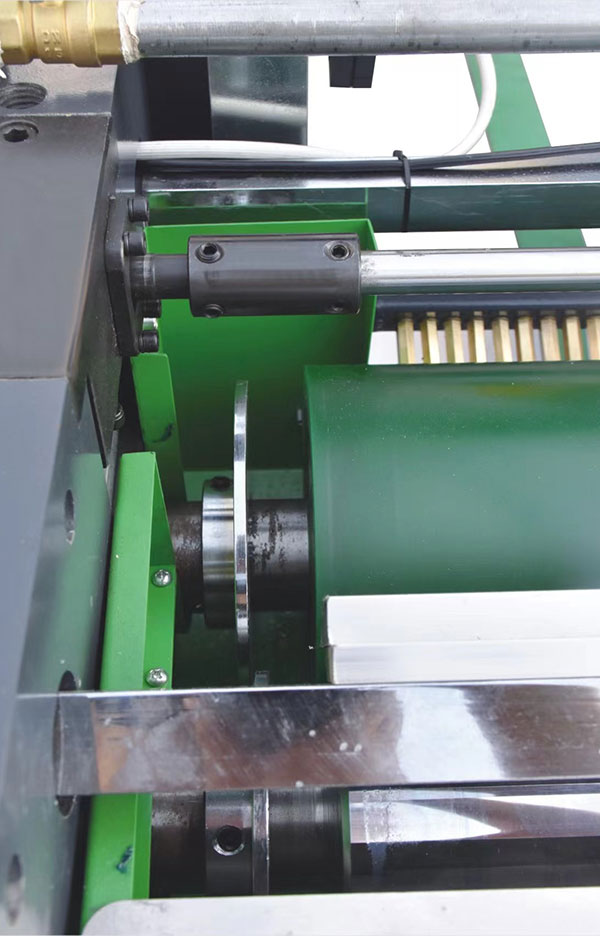

2: Průměr hlavy hřídele zasklení a povlaku je 55 mm, s větším ložiskem, které je větší než tradiční specifikace 35 mm. Stroj proto běží stabilněji při vysoké rychlosti, není snadné jej deformovat, má rovnoměrnější povrch a zařízení je odolnější!

3: Povlak využívá strukturu synchronního řemenového pohonu, díky čemuž zařízení běží lineárněji a hladce. Je vhodný pro špičkové produkty s lepší povrchovou strukturou!

4: Je přijata metoda tříválcového reverzního lakování a glazování, která umožňuje upravit tloušťku oleje podle požadavků na produkt, což vede k rovnoměrnějšímu a choulostivějšímu povrchu a zároveň zabraňuje zbytečnému plýtvání!

5: Vzduchový nůž se velmi snadno ovládá! S vysokou přesností obě strany pevně sedí, což eliminuje problém zlomení!

Specifikace

Detaily stroje

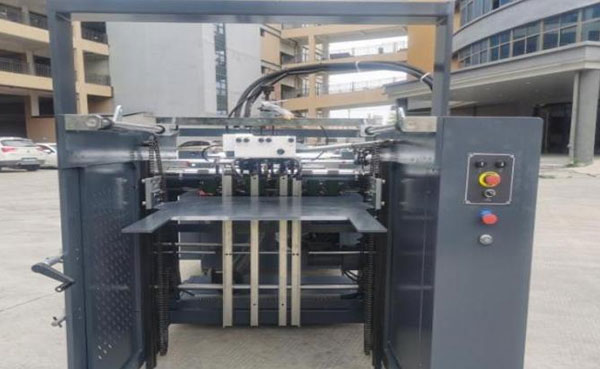

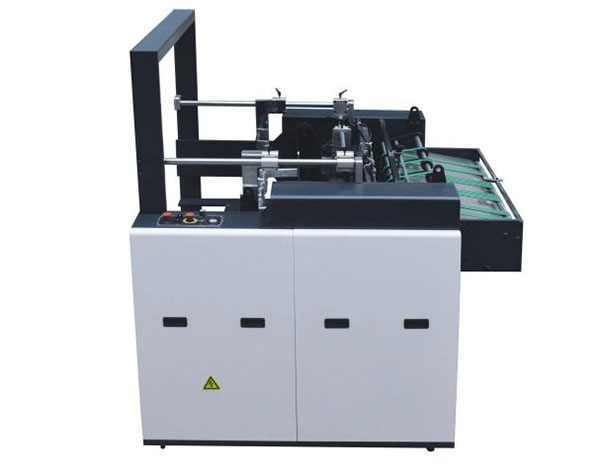

1.Automatický podavač

Podavač papíru je důležitou součástí automatického inline lakovacího stroje. Dokáže podávat papír do hlavního stroje plynuleji a zabraňuje zaseknutí.

Náš stroj využívá metodu kontinuálního podávání papíru, která se vyznačuje kompaktní konstrukcí, pohodlným ovládáním, vysokým stupněm automatizace a vysokou přesností podávání papíru. Mezi hlavní součásti podavače papíru patří podávací můstek papíru, podávací hlava papíru, stůl pro stohování papíru, zvedací systém a přenosový systém.

(1) Přijměte bezolejový sací systém vakuového vzduchového čerpadla;

(2) Vysokorychlostní podavač ofsetového tisku (12 000 listů/hodinu) zajišťuje vysokorychlostní a stabilní provoz!

(3) Rychlost podávání papíru s plynulou frekvenční konverzí

(4) Stůl pro podávání papíru výrobní linky je vakuové sání a polohování, aby byla zajištěna hladká, čistá a stabilní přeprava.

(5) Zařízení na ochranu horní a dolní meze stolu pro podávání papíru; ruční rychlé zvedání;

(6) Automatický systém podávání papíru pro stůl pro podávání papíru;

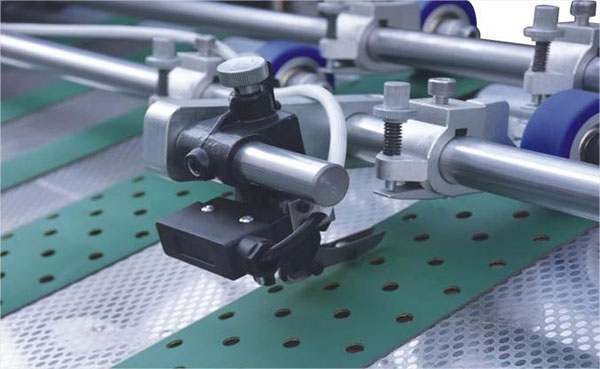

(7) Senzor dvou listů: Systém detekce podávání dvou nebo více listů a systém vypnutí: Použijte indukci detektoru s bezpečným napětím k detekci dvou nebo více listů papíru

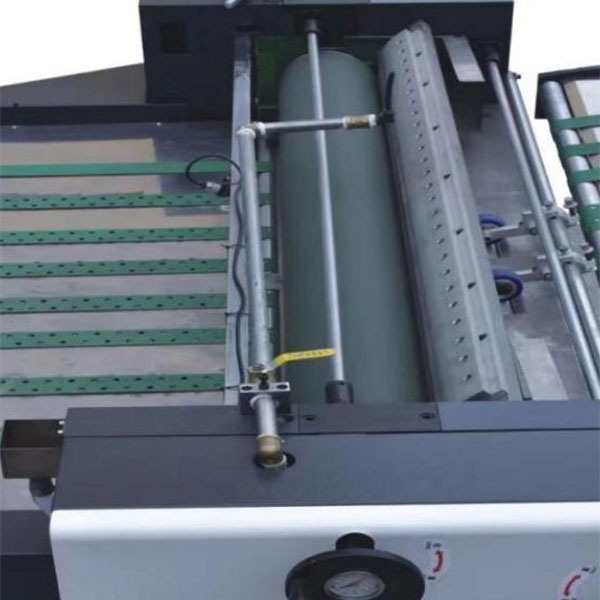

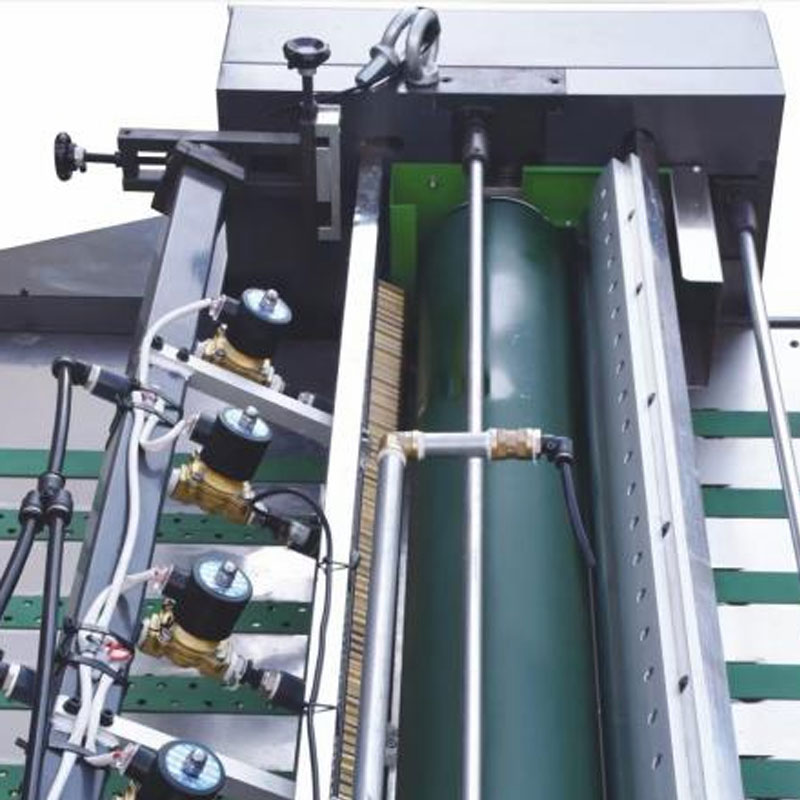

2. Základní olejová potahovací hlava（se vzduchovým nožem）

Základní hlava zaručuje rovnoměrnou UV vrstvu na papíře, což zlepšuje přilnavost mezi inkoustem a UV lakem.

Základní jednotka lakovací hlavy má následující vlastnosti:

(1) Naplňte kapiláry na povrchu papíru základním olejem;

（2） Zvyšte přilnavost mezi UV povlakem a inkoustem; snížit pronikání povlaku, aby byla zachována čistá bělost papíru;

（3） Ušetřete spotřebu vysoce kvalitních ropných produktů, jako je drahý UV olej, dotykový olej a olej nahrazující film;

（4） Odnímatelná spodní škrabka, snadno se čistí a vyměňuje čepel a škrábe čistěji

（5） Hlavní hnací systém využívá synchronní řemenový pohon, dvojité ložisko odolné proti tlaku, přesné a odolné

（6） Selhání rolového papíru, automatické zastavení, automatický alarm.

（7） Odlitky jsou zpracovány z jednoho kusu, se silnou tuhostí, stabilitou a odolností!

（8） Vybaveno vysoce citlivým systémem vzduchových nožů (volitelně) vhodným pro silný i tenký papír;

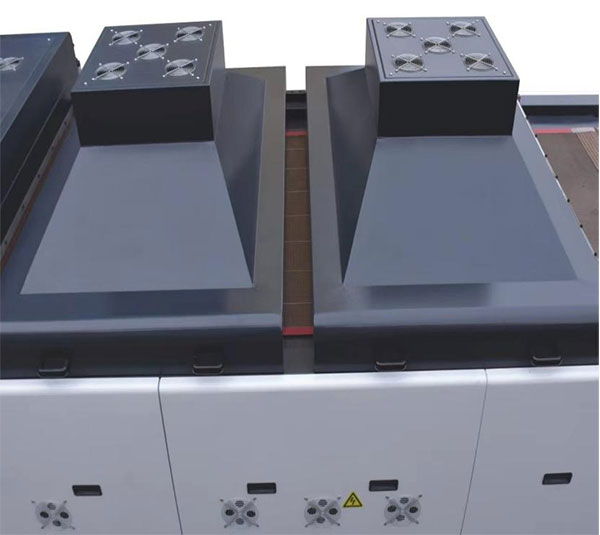

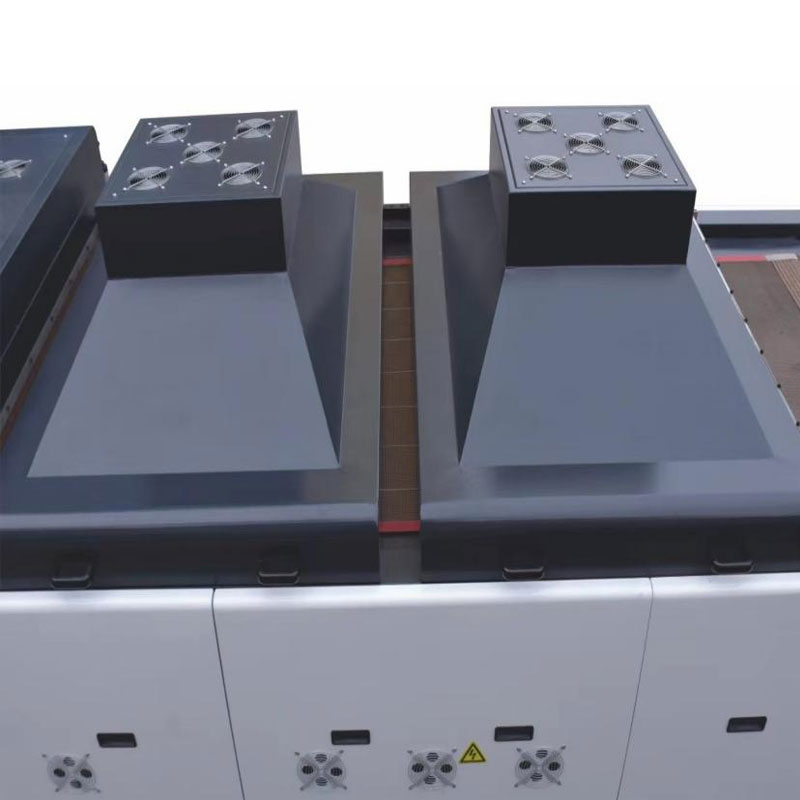

3. IR vytvrzovací systém

Infrasušička na vodní bázi využívá infračervené záření, které se částečně odráží od povrchu nátěru, část se odráží od povrchu nátěru a zbytek vstupuje do nátěru. Tepelná energie zvyšuje teplotu nátěru a urychluje proces schnutí.

(1) Může být použit jako nátěrová kapalina na bázi vody nebo rozpouštědla pro sušení po nátěru;
(2) Infračervený světelný box je vybaven teplotním senzorem. Když teplota ve světelném boxu dosáhne nastavené hodnoty, teplota bude konstantní;
(3) Systém chladicího ventilátoru umožňuje rychlé sušení papíru bez lepení;
(4) IR sušící zařízení využívá energeticky úspornou metodu sušení s cirkulací horkého vzduchu: energeticky úspornější;

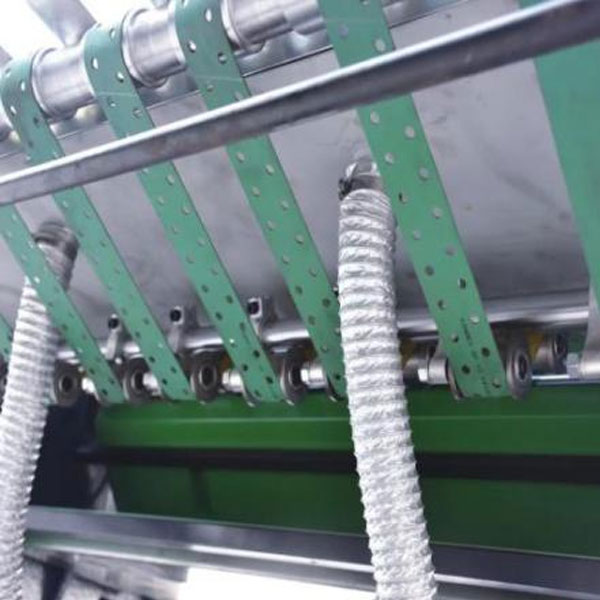

(5) Papír je podáván bez zubů a vzduch je nasáván a přichycen k papíru. Je stabilní a nepohybuje se křivě, neplave ani se nehromadí;

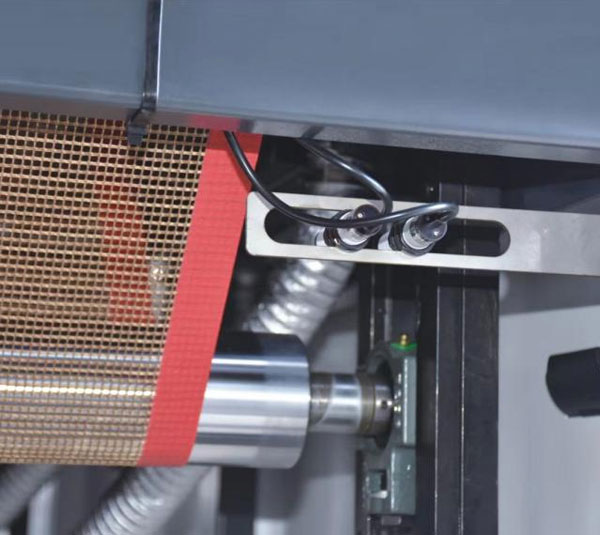

(6) Teflonový dopravní pás: žádná deformace, žádné tažení, UV ochrana, silný a odolný a dopravní pás má automatický systém korekce odchylek
(7) IR sušení se skládá z 18 lamp rozdělených do 2 skupin, s automatickým nastavením konstantní teploty a nezávislou regulací teploty;
(8) Pod stínítkem je umístěn bezpečnostní drát, který zabraňuje vznášení papíru nebo vzplanutí lampy.
(9) Dopravníkový pás se zastaví a samo zhasne, aby se zabránilo zablokování a požáru;
(10) Systém IR sušení využívá lehké sušení, které není ovlivněno větráním. Dokáže účinně vysušit spodní olejovou vrstvu na povrchu papíru, aniž by se papír vlivem tepla roztahoval nebo smršťoval;

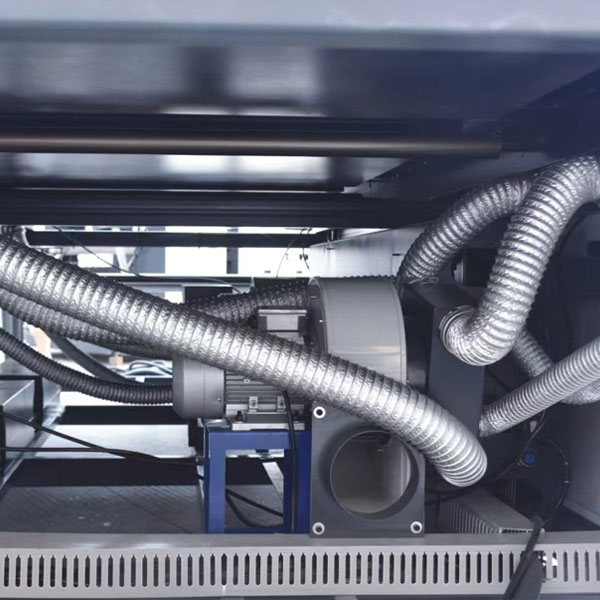

(11) Využívá proudové chlazení, které má výhody vysokého tlaku větru, vysoké stability řízení objemu vzduchu, nízkého hluku a automatického provozu. Je rychlejší a efektivnější než tradiční systém větrání ventilátorem;
Hlavní tělo sušícího tunelu využívá IR sušení a chlazení ventilátorem, což má lepší chladicí účinek, šetří více elektřiny a šetří energii.

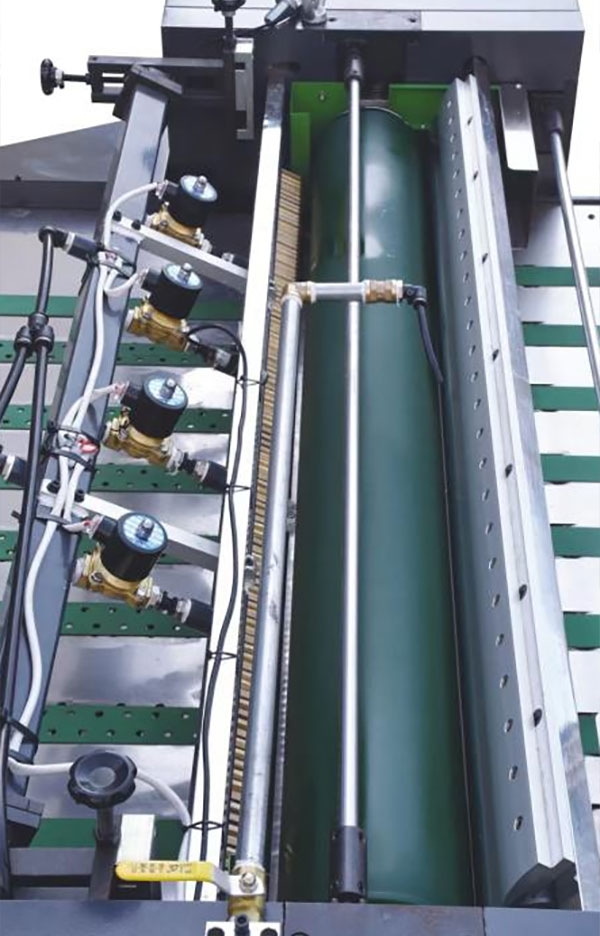

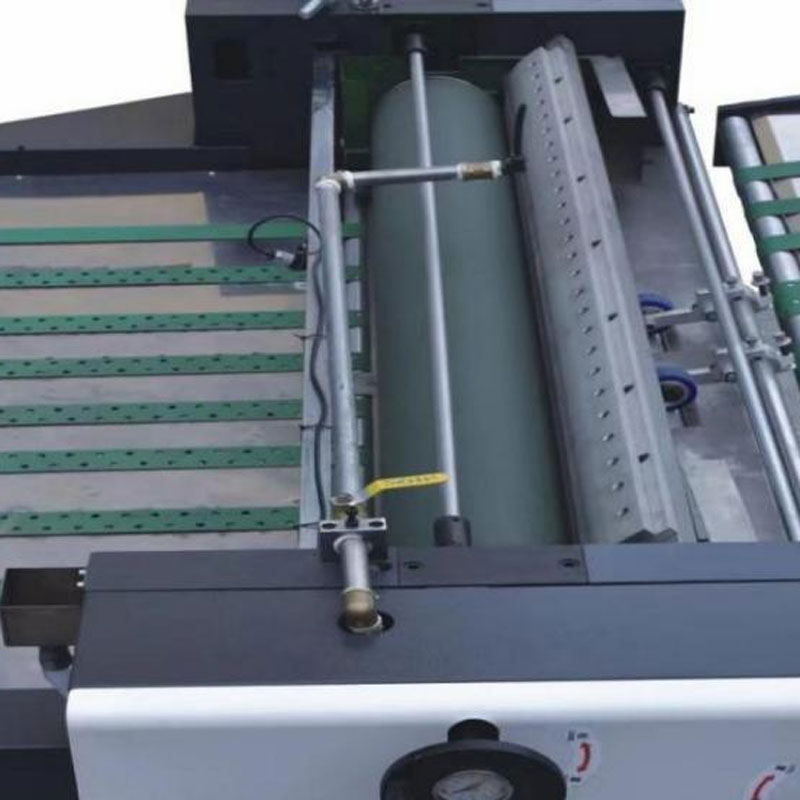

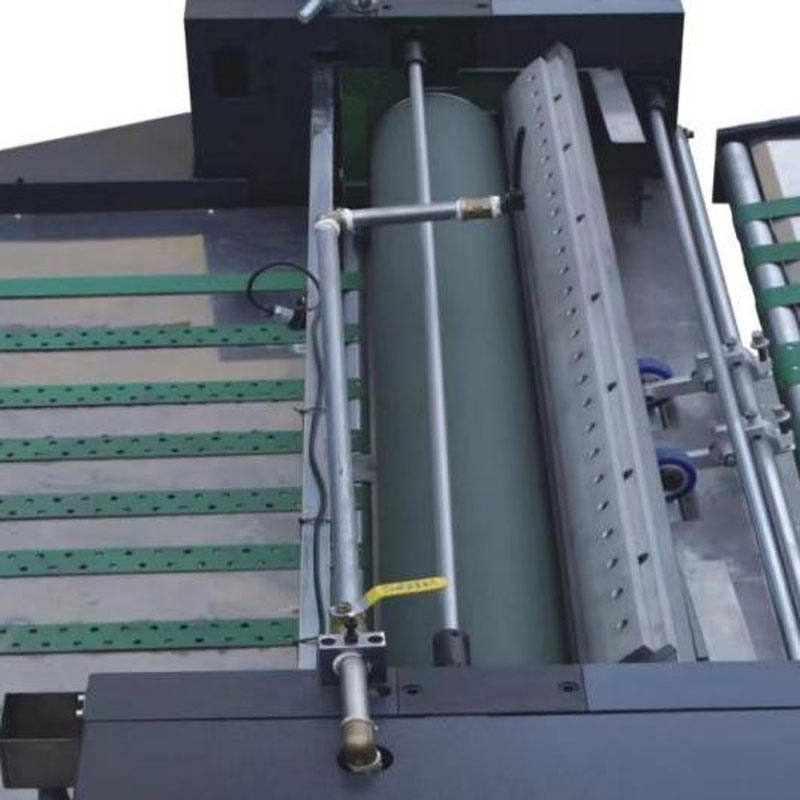

4. Olejový nátěr (s volitelným zařízením se vzduchovým nožem)

Stroj nanese na tiskoviny vrstvu nátěrového oleje, následuje vyrovnání a vysušení.

(1) S rovnoměrným potahovým efektem a jemným doladěním řízení množství podávání, díky čemuž je papír hladký a lesklý;
(2) Hlavní stroj pro povrchovou úpravu olejem, s vysoce citlivým systémem vzduchových nožů/počítačovým ovládáním (volitelně) vhodný pro silný i tenký papír
(3) Hlavní válec má hlavu hřídele o průměru 55 a odolná ložiska, která je odolná a stabilní;
(4) Nátěrový systém je nastaven na jedné straně, s tlakovým displejem a pohodlným a rychlým ovládáním;
(5) Automatický monitorovací a poplachový systém pro monitorování rolového papíru, nízkorychlostní ladění, zpracování papíru a výstup papíru
(7) Žádné nástavce na sání zubů a podávání papíru, žádné zkosení;
(8) Zařízení na čištění nátěrového válce, systém přívodu oleje a čištění s dvojitou smyčkou, aby se zabránilo zablokování olejového okruhu, olejová nádrž Automatické monitorování a varování objemu oleje, nástřikový teflonový materiál, nelepivý, snadno se čistí;
(9) Hlavní převodový systém využívá synchronní řemenový pohon, dvojitý ložiskový design odolný proti tlaku, přesnost a trvanlivost;
(10) Lepicí část využívá tříválcový reverzní nátěr a maximální průměr lepícího válečku je 165 mm.
(11) Lepení je jednotné a jemné, šetří lepidlo a náklady;
(12) Odnímatelná spodní škrabka se snadno čistí a vyměňuje čepel a škrábe čistěji

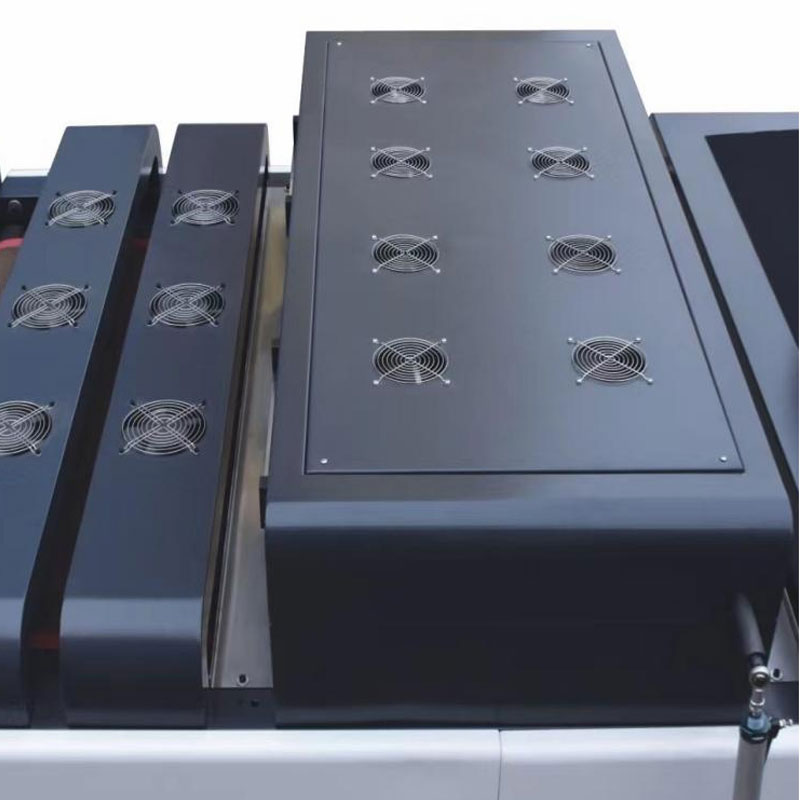

5.UV sušička

(1) systém sání a vnějšího vzduchu

(2) UV část využívá 8-12KW nastavitelný elektronický světelný zdroj, který výrazně zlepšil bezpečnostní výkon než tradiční zdroj napětí. Světelný zdroj může automaticky upravit jas podle změny rychlosti chodu stroje, kterou lze změnit z 30% na 100%. Průměrná spotřeba energie se tak ušetří o více než 30 %.

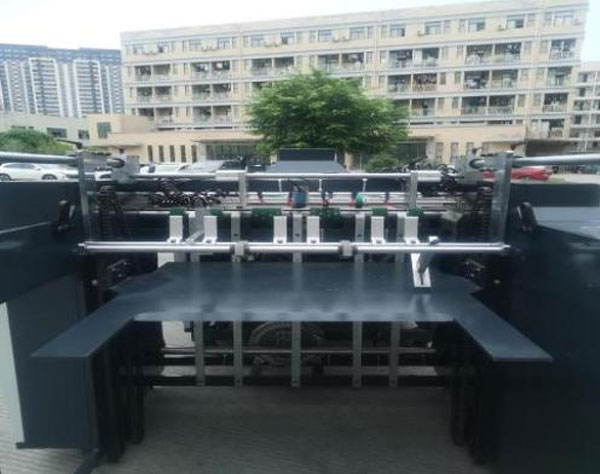

6.Automatický zakladač

Automatický stroj na podávání papíru je vybaven ventilátorem chlazenou lisovací strukturou papíru, která dokáže perfektně dodávat papír při vysokorychlostním provozu stroje a zajišťuje, že papír je dodáván úhledně.

（1） Pás má nízkou hlučnost podávání papíru a horní a spodní přítlačné kolejnice jsou navrženy tak, aby zajistily hladké a hladké podávání.

（2） Vakuové sací zařízení pro stabilizaci papíru, aby byl papír stabilní; aby nedošlo ke zkroucení tenké vrstvy papíru,

（3） Výdejní stůl lze zvednout a spustit ručně;

(4) Ochranná zařízení horního a dolního limitu podávacího stolu; (5） Automatické spouštěcí zařízení podávacího stolu a systém zastavení a alarmu omezení papíru;

（6） Automatický potahový papír kumulativní počet;

（7） Náhodné automatické třídicí zařízení papíru a naprogramovaný řídicí a poplašný systém;

（8） Pomocí vysokorychlostního pneumatického fotoelektrického systému odebírání jednoho listu papíru je papír přesný a čistý;

Volitelné: odstranění prášku (nátěr)
