Automatický bodový UV lakovací stroj

Automatický bodový UV lakovací stroj

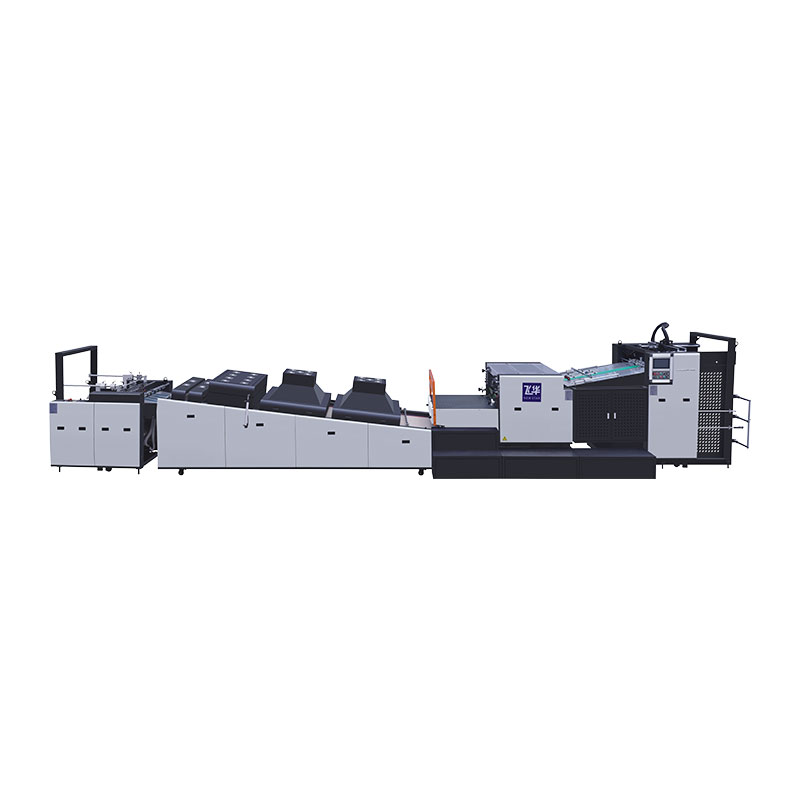

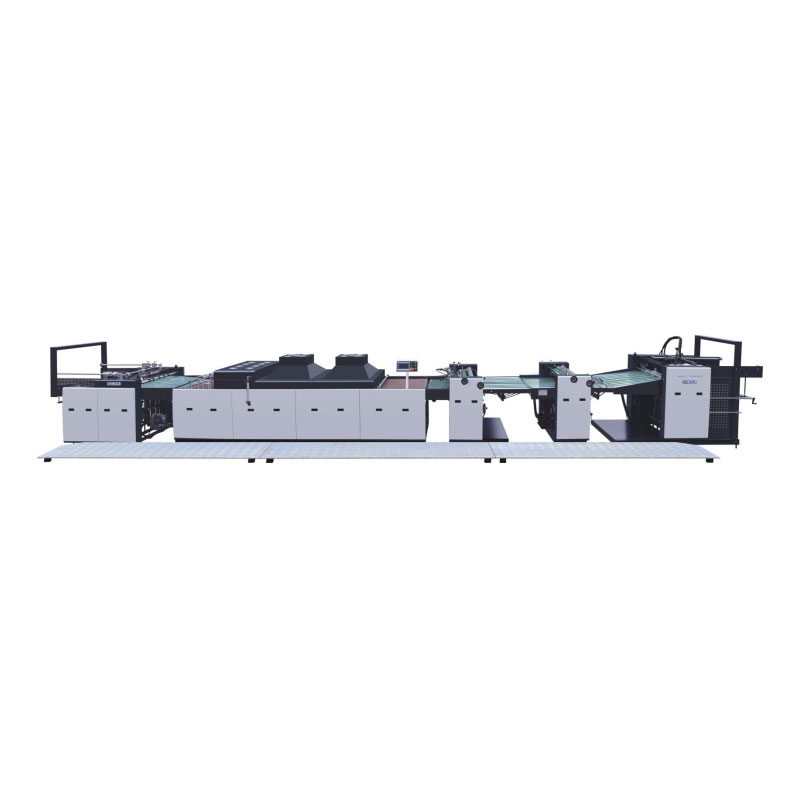

Automatický bodový UV lakovací stroj NEW STAR je vysoce výkonné lakovací řešení, které kombinuje pokročilé domácí a mezinárodní technologie. Možnost bodového i celkového nátěru. Tento stroj je ideální pro vylepšení tištěných materiálů, jako jsou obaly, obálky knih a další dokončovací tisk.

Standardní konstrukce stroje

1. Automatické krmné zařízení
2. Všestranný lakovací modul (UV lak/lesklý lak na vodní bázi)
3. Sestava infračerveného sušení
4. UV vytvrzovací systém
5. Automatizovaný systém sběru materiálu

6.Automatický kontrolní mechanismus

Volitelné vybavení

1. Nepřetržitý mechanismus podávání a podávání

2. Předskládací zařízení

3. Keramický aniloxový váleček

Parametry

Hlavní vlastnosti

Tento automatický bodový UV lakovací stroj dokáže nanášet bodové a plné UV lakování na tištěné materiály, jako jsou knihy, reklamy, barevné krabice, plakáty, obaly, čímž zlepšuje vzhled a kvalitu finálních produktů.

1. Automatický bodový UV lakovací stroj je vybaven systémem předběžného stohování papíru, který umožňuje nepřetržité nepřetržité podávání a dodávání bez nutnosti jakékoli ruční obsluhy během provozu, což je jednoduché a efektivní.

2. Toto zařízení se vyznačuje vysokou úrovní inteligence, podporuje spouštění jedním tlačítkem a nastavení rychlosti – mnohem rychlejší a efektivnější než běžné metody segmentovaného ovládání.

3. Hlava hřídele je zvětšena o 55 mm, což zajišťuje stabilitu při vysokorychlostním provozu, odolnost proti deformaci a lepší výsledky povlakování.

4. Zařízení pro synchronní řemenový pohon nabízí vynikající provozní stabilitu, při provozu téměř nejsou cítit vibrace.

5. Olejový štít se vyznačuje vysokou přesností a je méně náchylný k pronikání vody ve srovnání s tradičními konstrukcemi.

6. Integrovaný s vysoce účinným podavačem ofsetového tisku (12 000 listů/hodinu) umožňuje zařízení udržovat rychlý a stabilní provoz.

7. Pokročilý systém předběžného stohování umožňuje kontinuální podávání papíru, což výrazně zkracuje dobu podávání papíru a snižuje intenzitu ruční práce.

8. Z hlediska zásobování inkoustem je vybaven keramickým aniloxovým válcem (80-120 mesh), který zajišťuje rovnoměrný a jemný výstup inkoustu, podporuje různé typy inkoustu a dosahuje hmotnosti povlaku 3-10 gramů na metr čtvereční.

9. Uzavřená konstrukce škrabky v kombinaci s vnitřní cirkulací oleje může účinně zabránit úniku inkoustu a snížit spotřebu inkoustu a plýtvání.

10. Hlavní stroj využívá ofsetové tiskové podávání zubového typu, což umožňuje hladký provoz s papírem různé tloušťky.

11. Vybaveno 18 infračervenými lampami a 3 UV lampami, každá samostatně řízená pro flexibilní nastavení vytvrzování.

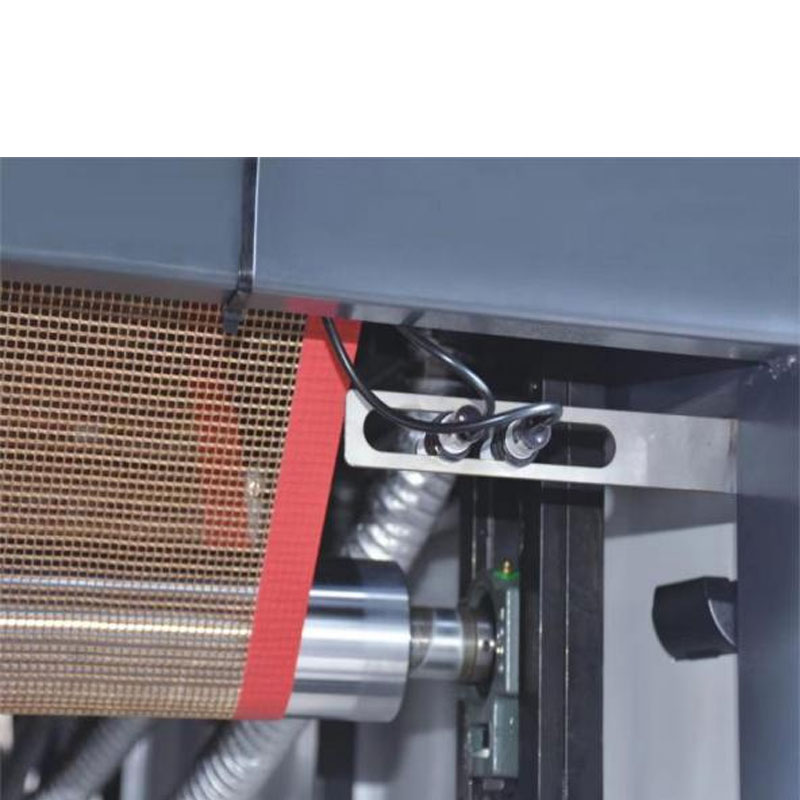

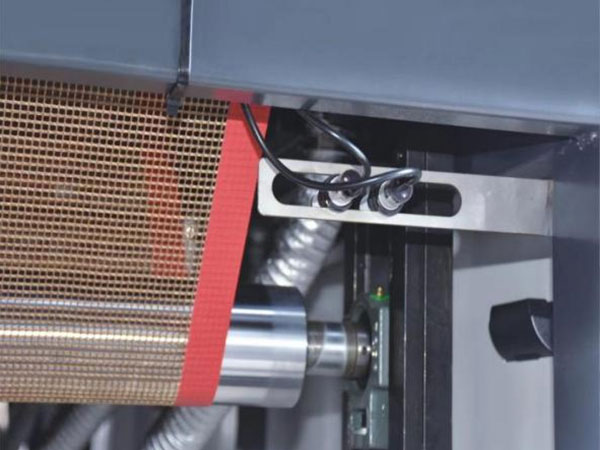

12. Vzduchový nůž je snadno ovladatelný, s vysoce přesnou korekcí odchylky, která se napíná rovnoměrně na obou stranách, čímž se zabrání poškození síťového pásu.

13. Je vybaven odolným tříválcovým systémem (zub, destička, anilox), který zajišťuje rovnoměrný povlak pro materiály na vodní, olejové a savé bázi.

Konfigurace

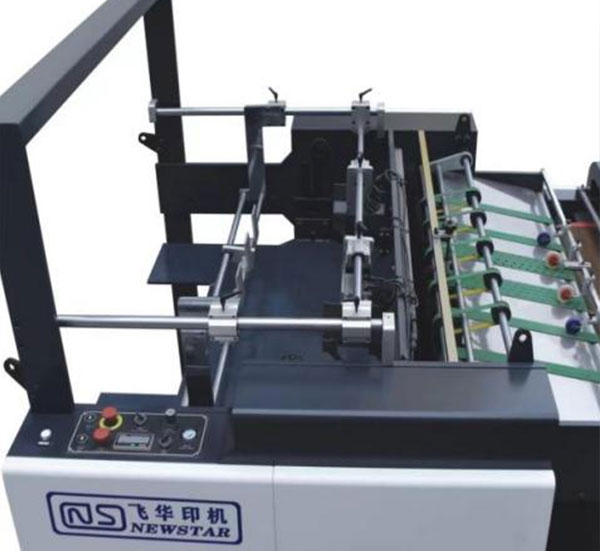

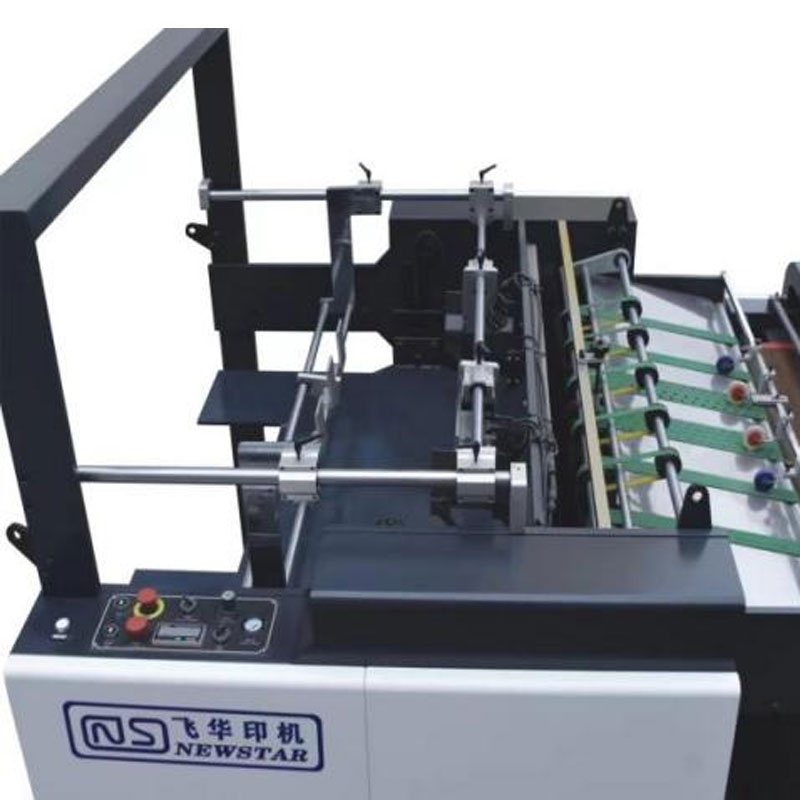

1. Automatický podavač

- Automatický bodový UV lakovací stroj integruje vysokorychlostní ofsetový podavač s rychlostí 12 000 listů za hodinu pro rychlý a stabilní provoz.

- Je vybaven fotoelektrickým ovládáním papíru a automatickými funkcemi zvedání, které zajišťují přesnější provoz.

- Díky dvojitým bezpečnostním ochranám pro zvedání podavače stroj upřednostňuje zabezpečení.

- Jeho vylepšený systém předběžného stohování umožňuje automatické podávání papíru, což šetří čas a snižuje náklady na pracovní sílu – to jsou hlavní výhody zařízení.

2. Potahovací jednotka (základní olejová potahovací hlava)

- Rychlost potahování: 6 000-7 500 archů/hod.
- Velkoprůměrový tiskový buben (dynamicky vyvážený) zajišťuje plochý olejový film. Dvouhřídelový převod oleje používaný ve spojení se škrabkou umožňuje lepší kontrolu množství oleje.
- Nanášecí buben používá šroubovou svorku: jednoduchý, odolný.
- Reverzibilní válečkový přenos oleje: snadná přeměna, flexibilní nastavení tloušťky.
- Volitelně: keramický aniloxový válec se škrabkou na dutiny nebo standardní škrabkou.

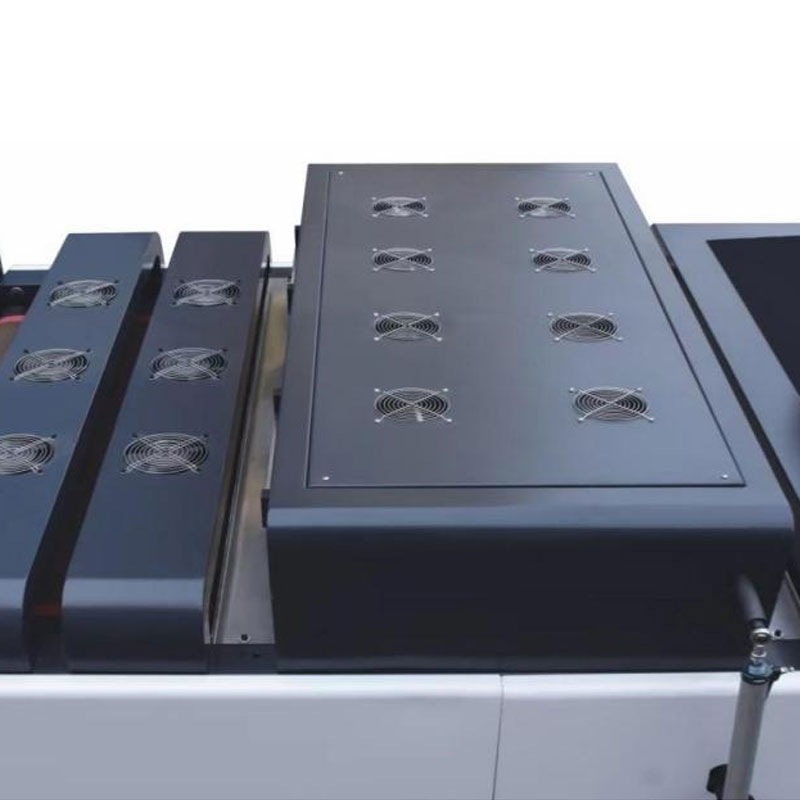

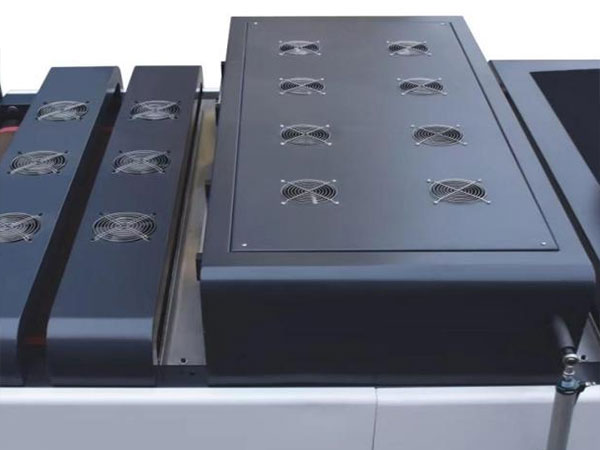

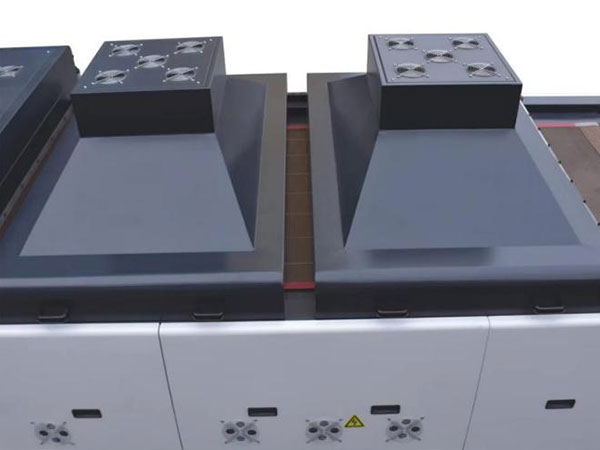

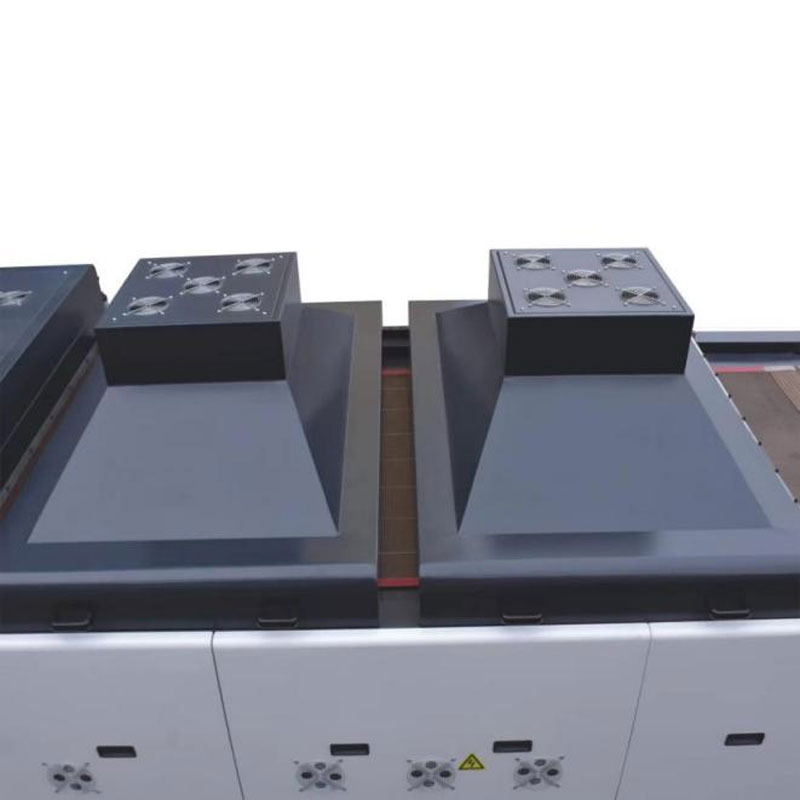

3. UV sušička a IR sušička

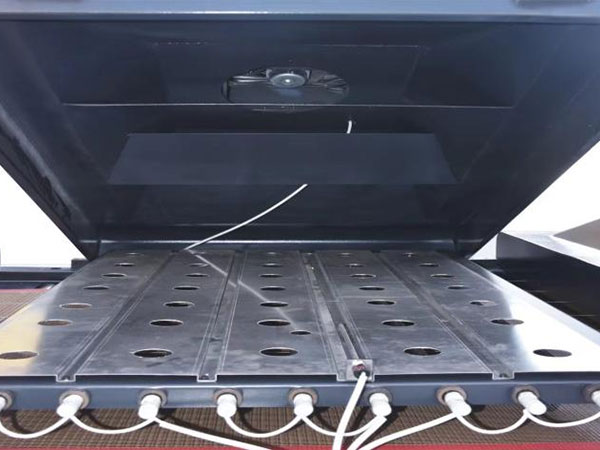

- UV sušení: 3 UV rtuťové lampy pro rychlé vytvrzení UV laku.
- Podporuje přepínání plného / polovičního světla.
- Vestavěná automatická regulace teploty a elektronická ochrana proti poruchám.
- IR sušení na vodní bázi pro vytvrzování laku na vodní bázi.

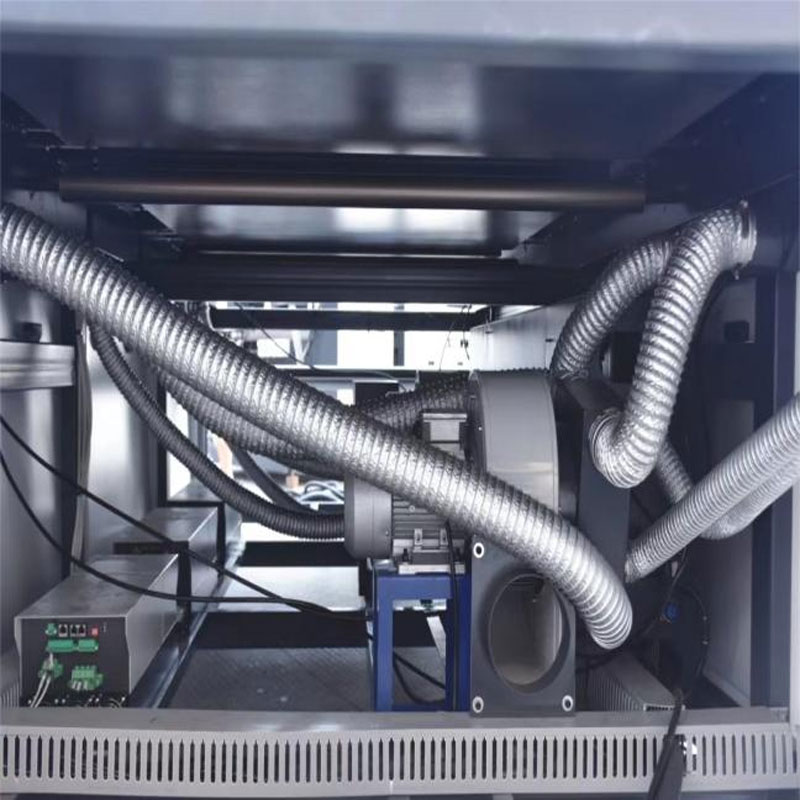

4. Chladicí systém

- Po zaschnutí je papír rychle ochlazen vzduchem, aby papír rychleji schnul bez přilnavosti.

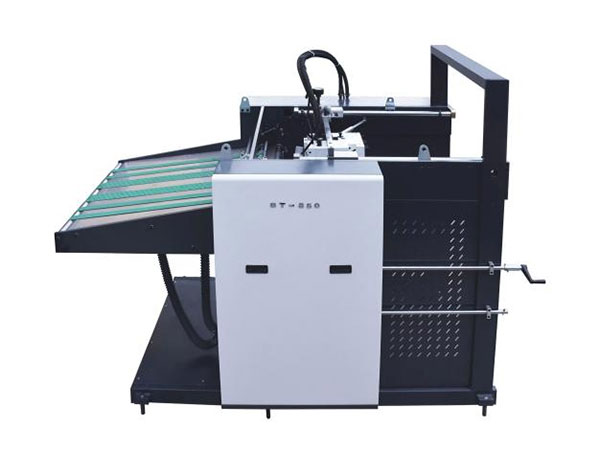

5. Automatický zásobník papíru

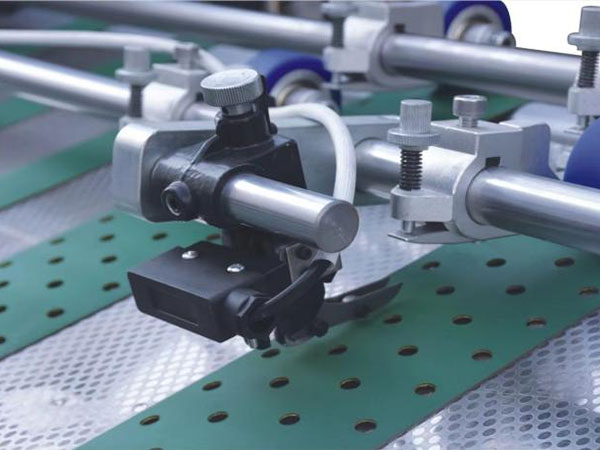

-Ovládání fotoelektrického papíru s automatickým zvedáním.

- Dvojité zabezpečení pro zvedání podavače.

- Vybaveno funkcí pneumatické klapky papíru, umožňuje přizpůsobení počtu a času šlehání papíru, aby byla zajištěna úhlednost výstupu papíru.

- Automatické spouštění při nesprávném zarovnání papíru.

6. Automatické ovládání

- Motor s regulací rychlosti frekvenční konverze pro bezpečnost a spolehlivost.

- Plně programovatelné řízení PLC stroje: jednoduchá obsluha, snadná údržba.

- Všechny kabely připojené pomocí rychlospojek pro snadnou instalaci.
