Krážka s více řezacími papírovými trubicemi se používá pro kompozitní balicí papír plechovky, malé balicí materiál navíjecí jádro ， Office použijte papírové jádro. Model může vyrobit spirálovou papírovou trubici s nalepením, navíjením, řezáním.
Série „E“ série více řezacích papírových trubic, navrhování nápadů jednoduchý 、 kompaktní 、 stabilní.
Normálně pro výrobu papírové trubice 3 ”(ID76,2 mm), maximální tloušťka stěny pod 3 mm, největší ID trubice může až 120 mm.
Používá se hlavně pro výrobu malé velikosti a krátké trubice, může se nakrájet na mnoho sekcí najednou
| Parametr | Řídicí systém | |||
| Počet vrstvy | 3-8 vrstvy | Řadič PLC | Delta | |
| Max-Diameter | 120 mm | Rozhraní strojů člověka | Weinview 6070t barevné dotykové obrazovky | |
| Min-Diameter | 20 mm | Programové vydání | JS-PTM4.2 | |
| Maximální tloušťka | 3 mm | Střídač | Yaskawa 7,5 kW | |
| Min-thickness | 0,8 mm | Pohon (stykač ..) | Elegantní | |
| Upevnění mandrelu | Příruba a zpřísnění | Složka signálu | Yaskawa | |
| Přetočit nos | Dva nosy jeden pás | Pneumatická složka | Airtac | |
| Řezací cesta | Pneumatická řezačka, 8 čepelí | Úhel nastavení motoru | Jiacheng | |
| Lepení | Jedna strana/ dvojitá strana | Synchronismus | Servo šroub os | |
| Oprava délky | Kodér | Systém řezání synchronismu | Systém sledování serva synchronní | |
| Operátor | 1-2person | |||
| Rychlost výroby | 3-20 m/min | Outfit sestavit | ||
| Řízení rychlosti | Střídač | Dálkové ovládání | Volitelný | |
| Vstupní výkon | Zvyk | Auto padající držák trubice | Mít | |
| Velikost (mm) | Úhel pásu | Elektrický | ||
| Mainframe: l*w*h | 6300 mm*1700 mm*2000 mm | Nastavení pásu | Hydraulické | |
| Oblast: l*w | 16000 mm*7000 mm | Úhel hlavního motoru | Mít | |
| Průměr náboje kol | 215 mm | Zastavte, když dojde papír | Spodní vrstva se automaticky zastaví | |
| Výška náboje kol | 400 mm | Automatické lepidlo | Šroubové čerpadlo 1,5 kW | |
| Min Black | 750 mm | Automatické mazání | Auto | |
| Max běhoun | 950 mm | Napětí napětí | Si může vybrat | |
| Celková hmotnost | 4200 kg | Typ papírového stojanu | Integrální | |
| Systém pohonu | Pás | Sailclth | ||
| Mainframe Power | 7,5 pro | Hliníkové fólii pro zpracování tepla | Si může vybrat | |
| Maximální rotační rychlost rozbočovače kola | 47r/min | Zařízení pro opravu barevného kódu | Si může vybrat | |
| Výstupní točivý moment náboje kol | 1360n.m | Uzavřená komponenta | ||
| Chain type | 12a*2 | Kompresor vzduchu | Si může vybrat | |
| Typ náboje kol | 2 kola | Užitečný nástroj | 1 set | |
| Ložisko | HRB | Pás | 1 set | |
| Mandrel | 1 -kuchař | |||
1. S rozřezaným systémem pro řezání čepele se můžete rozřezat na konečnou délku, není třeba znovu řezat.
2. Hlavní struktura vyrobená tlustšími ocelimi, které jsou dokončeny zpracováním opětovného narážení a svařování, učiní stroj mnohem stabilnější a silnější.
3. Hlavní převodovka Adopted Gear Reducer, nízký šum, nízkohřívavý, vysoký revoluce, vysoký točivý moment.
4. Hlavní motor Přijměte nastavení rychlosti rychlosti s vysokým točivým momentem.
5. Vybaven hydraulickým zařízením pro nastavení napětí pásu, vybaveného napětím pásu a senzorem úhlu pásu, které lze automaticky nastavit.
6. Střihový stůl, vybaven synchronním řezacím systémem, přijímá vysoce přesný kuličkový šroub a vysoce výkonný serverový motorový pohon.
7. ovládání fixace pilsů vybavené, spolupracovalo s funkcí kompenzace zpětné vazby
8. Přijměte systém řízení dvojitého plc, řízení výstupu IO a funkční operace samostatný ovládání, pro zvýšení rychlosti řezání reakce s lepší přesností řezání.
9. Přijetí nového ovládacího panelu a dotykové rozhraní velkého hostitele.
10. s více funkčním spodním papírem se zastaví, jakmile se zlomí papír.
11. Se stojanem na stojanu na naviják integrálních papírů, stojanem na lepidlo, sestavení krmení papíru jsou všechny elektrické ovládání.
12. Návrh modularizace Elektrické rozložení využívá 、 Udržování a opravy pohodlnější a vědecké.
13. s instalací zařízení pro asistenta formy.
14. Síťový modul je volitelný pro síťové připojení k mnoha zařízením a montážní lince, také pro vzdálené monitorování a údržbu, dohodu Modbus TCP.
15. Tepelné těsnění a detektor barev je podle potřeby volitelné.

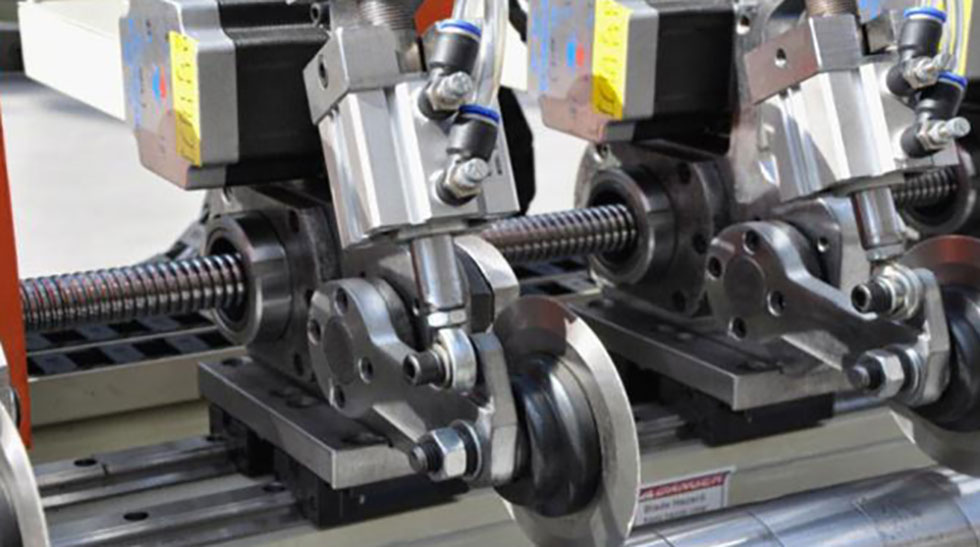

Multi-Cutter Device, volitelná konfigurace nastavení nože

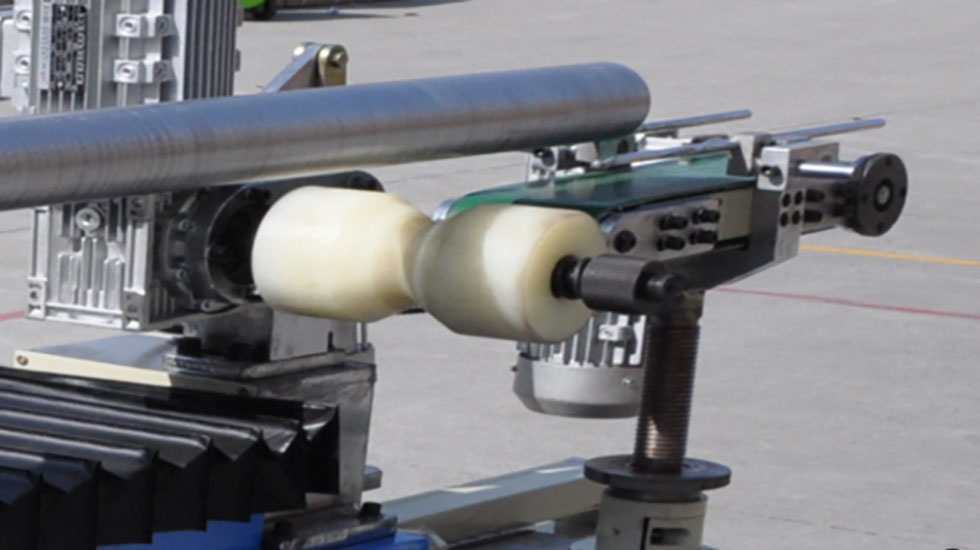

Zařízení pro předávání papírové trubice přepravuje trubici řezaného papíru na další proces

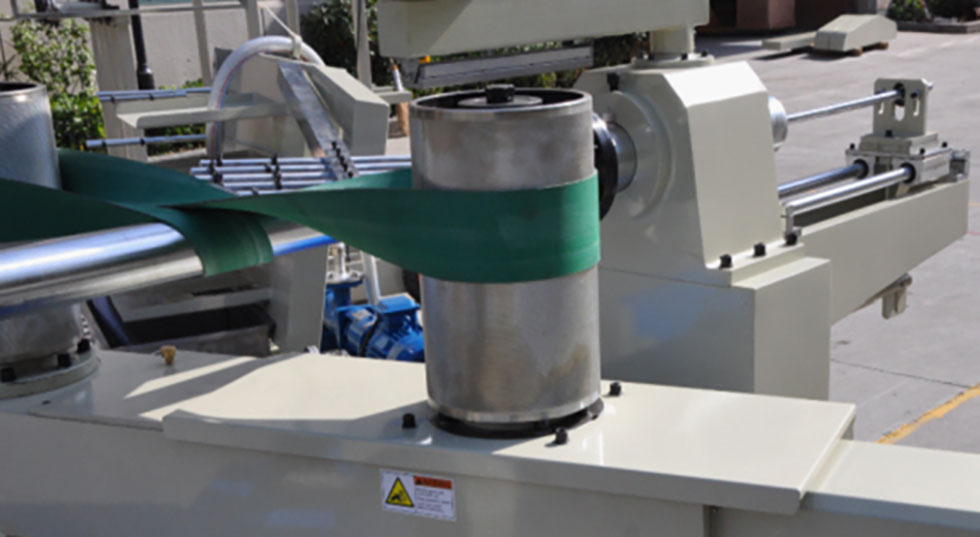

Hydraulický rozbočovač pásů, napětí pásu
